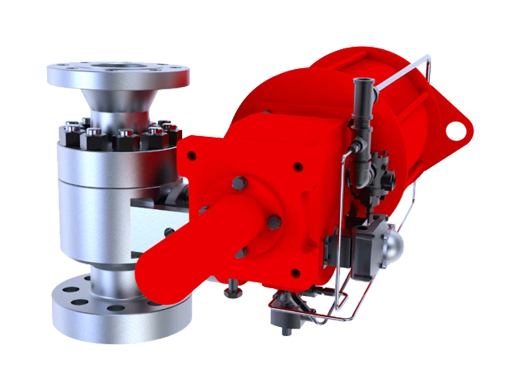

Série 3500-5 EBV Válvula de Esfera Electromatic™

Fabricante: Consolidated / Baker Hughes
Conexão: Conexão Flangeada: Entrada: de 1,5” / 2” / 2,5” / 3” / 4”, Saída: de 3” / 4” / 6”
Classe de Pressão Entrada: Flangeada ASME B16.5 1500# e 2500#
(Outros disponíveis mediante solicitação)
Classe de Pressão Saída: Flangeada ASME B16.5 300# e 900#
(Outros disponíveis mediante solicitação)
Orifício: 0,875” / 1”/ 1,75”/ 2”/ 2,5”/ 3”, Tamanhos de furo reduzidos disponíveis sem carimbo ASME V
Faixa de Pressão de Ajuste: 50 até 6000 psig (3,45 até 414 barg)
Faixa de Temperatura: até 621°C
Fluídos: Vapor D’Água
Materiais:
Construção Padrão (CC): Corpo em liga de aço com revestimento Colmonoy®, conjunto de bola e assento de liga inconel. SA182 F22 CI.3
Certificados: ASME B & PVC seção I “V” (apenas full bore) e não-codificadas Seção I.
