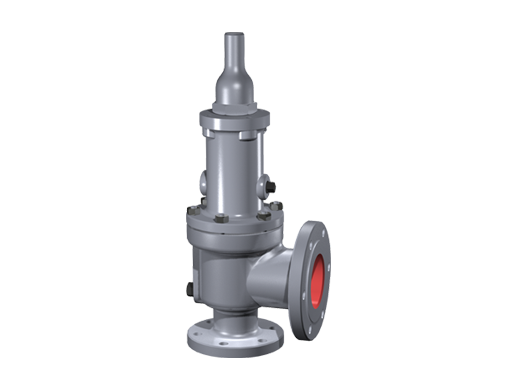

Série 1900- Válvula de Segurança e/ou Alívio

Conexão: Conexão Flangeada:
Entrada: de 1″ a 12″
Saída: de 2″até 16″
Classe de Pressão Entrada: ASME classe 150 a 2500
Classe de pressão: ASME classe 150 a 2500
Orifício: D a W
Faixa da pressão de Ajuste: 4 a 10000 psig ( 0,27 a 689,5 barg)
Faixa de temperatura: -450°F a 1500°F (–268°C a 815°C)
Fluídos: Líquidos, Gases, Vapor D’Água
Materiais: Construção Padrão (CC):
Corpo/Castelo em Aço Carbono ASME AS216 Gr. WCC / Internos em Aço Inox / Mola em Aço Liga
Materiais Especiais:
NACE Service (N1 E N2)
Serviço com Ácido Fluorídrico (HA)
Aço Inox (S2, S3 e S4)
Alloy 20 (A1, A2, A3 e A4)
Monel (M1, M1½(MB), M2, M3 e M4)
Hastelloy C (H1, H2, H3 e H4)
Duplex (D1, D2, D3 e D4)
Baixa Temperatura – Fluído até -268°C (L1, L2, e L3)
Baixa Temperatura – Ambiente até -45.6°C (C1 e C2) Alta Temperatura – Fluído até 816°C (T1 and T2)
Certificados: ASME B&PVC Seção XIII (Designador UV) e Código de Caso 2787 PED, Licença de fabricação da China (CML). API 520, 521 e 526,NACE. (Outros disponíveis mediante solicitação)

Categoria: Válvulas de Segurança e/ou Alívio

Descrição
Avaliações (0)

Descrição

A Série 1900 Dual Media (DM) é a primeira e única válvula de alívio de segurança com mola do setor que tem “Certificação Dupla”, conforme definido pela Norma API 520 Parte 1, 10ª Edição – Dimensionamento e Seleção – Code Case 2787-1.
A Certificação Dupla é definida como válvulas de alívio de pressão que são certificadas pelo fluxo de vapor/gás e pelo fluxo de líquido, onde a certificação dupla é alcançada sem fazer modificações ou ajustes na válvula ao alternar fluidos durante o teste de abertura/vazão.
